Медная плетеная лента
Описание
маркер
Пприменение

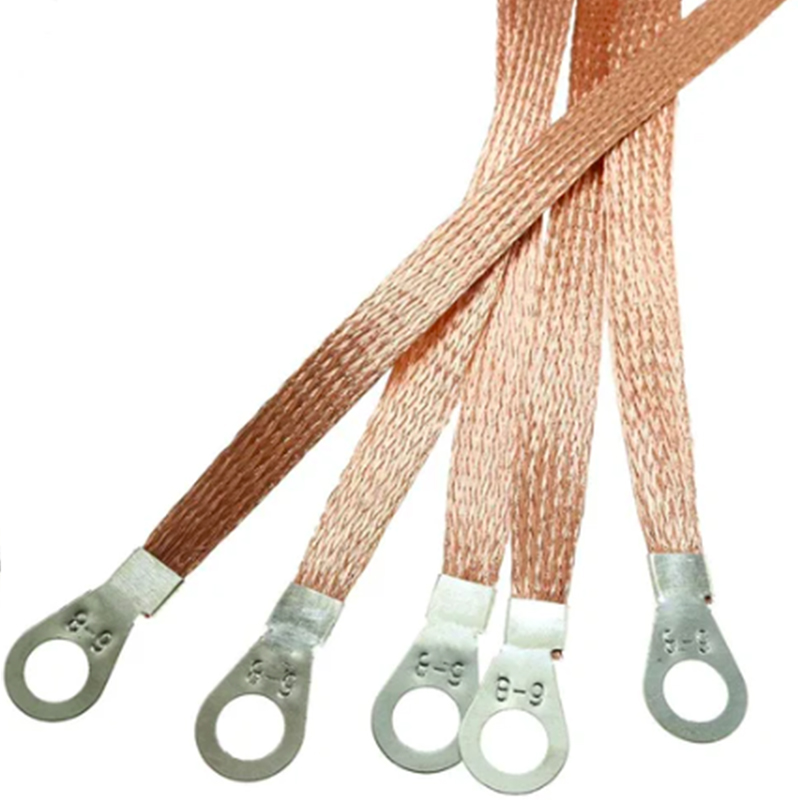

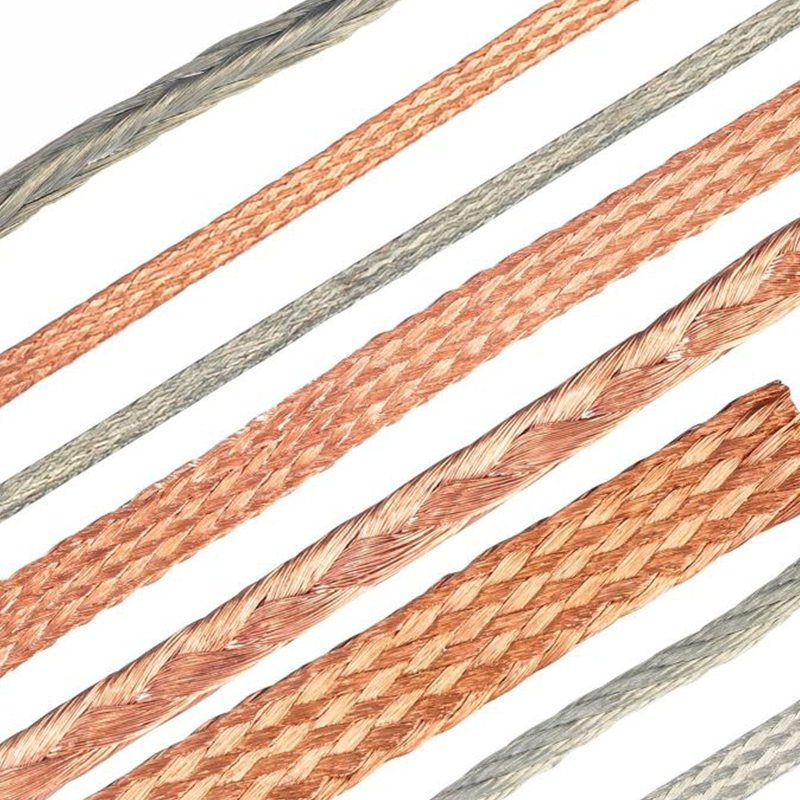

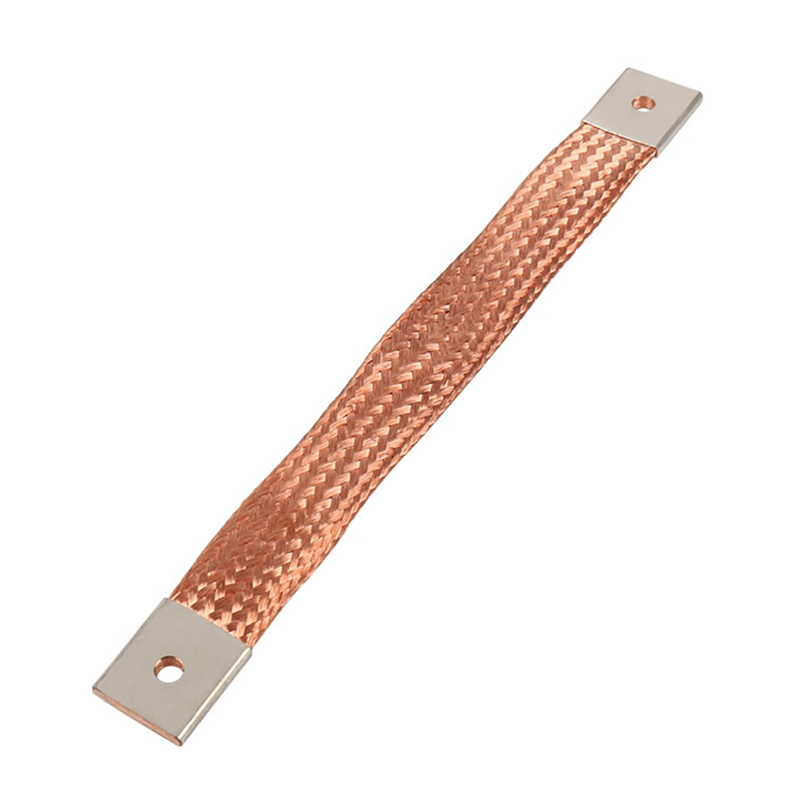

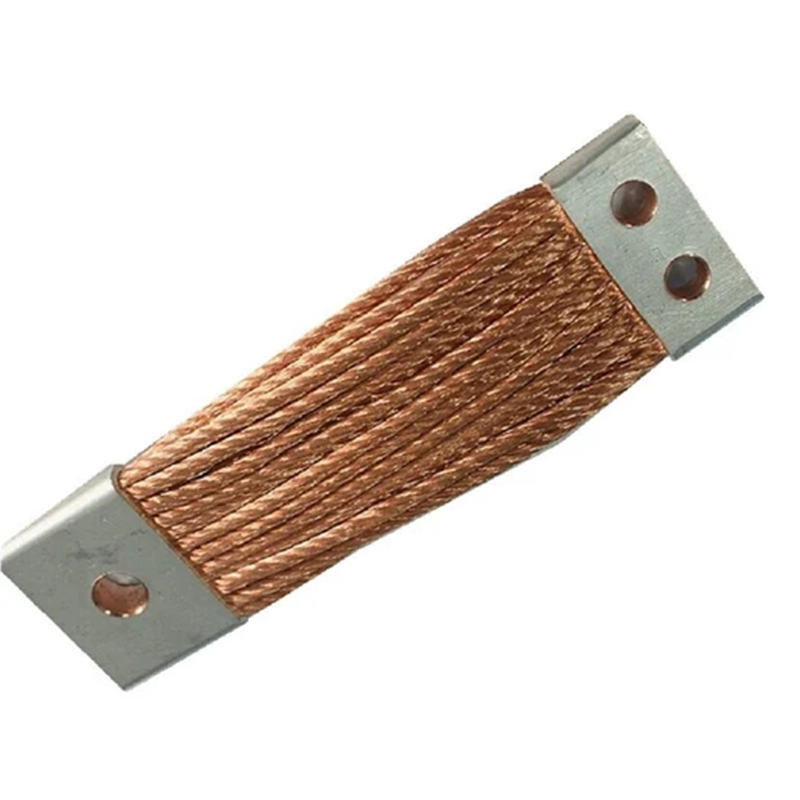

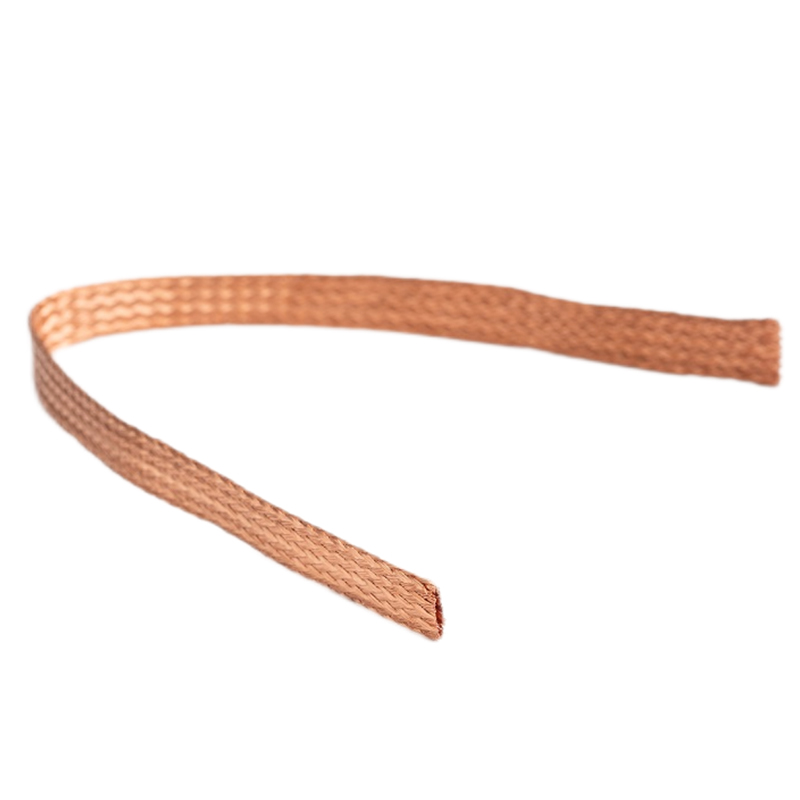

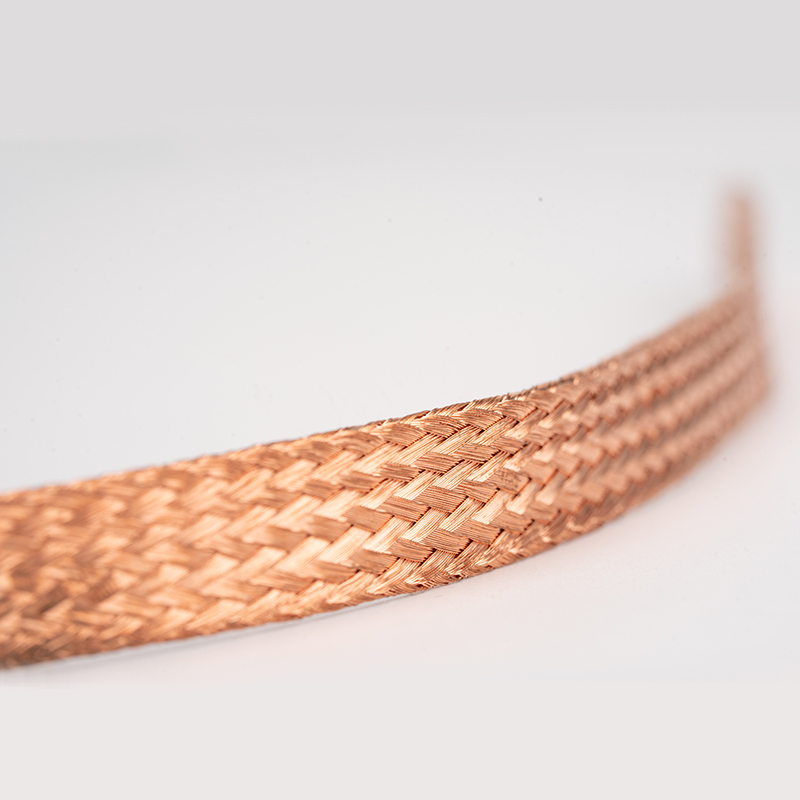

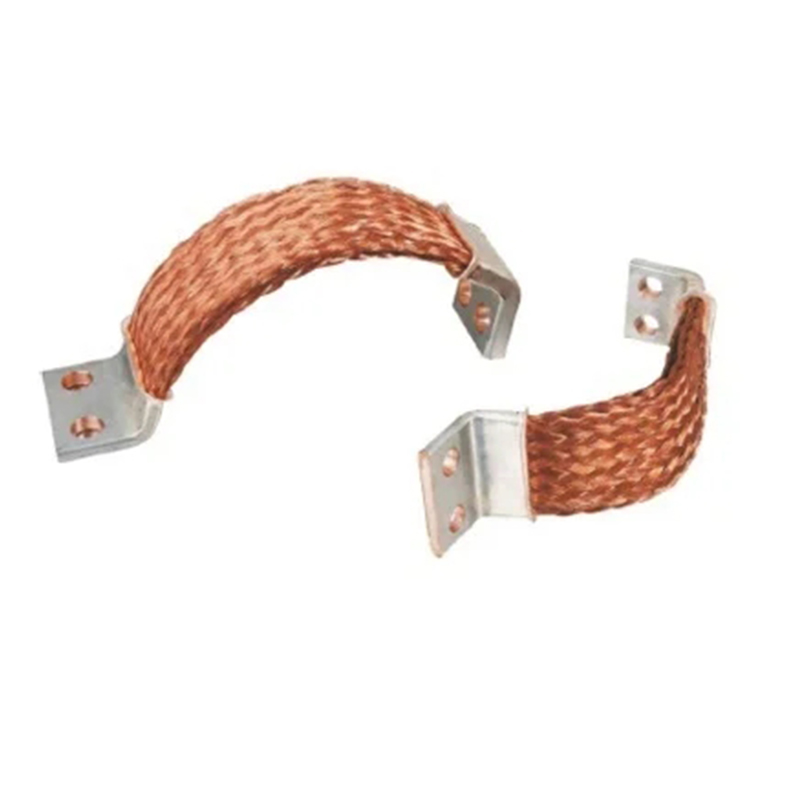

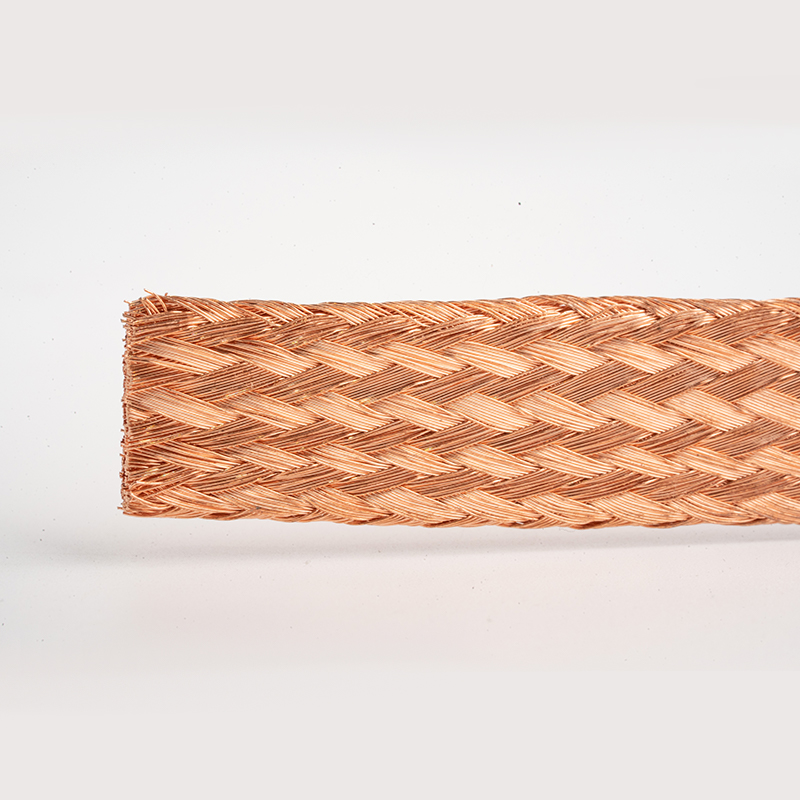

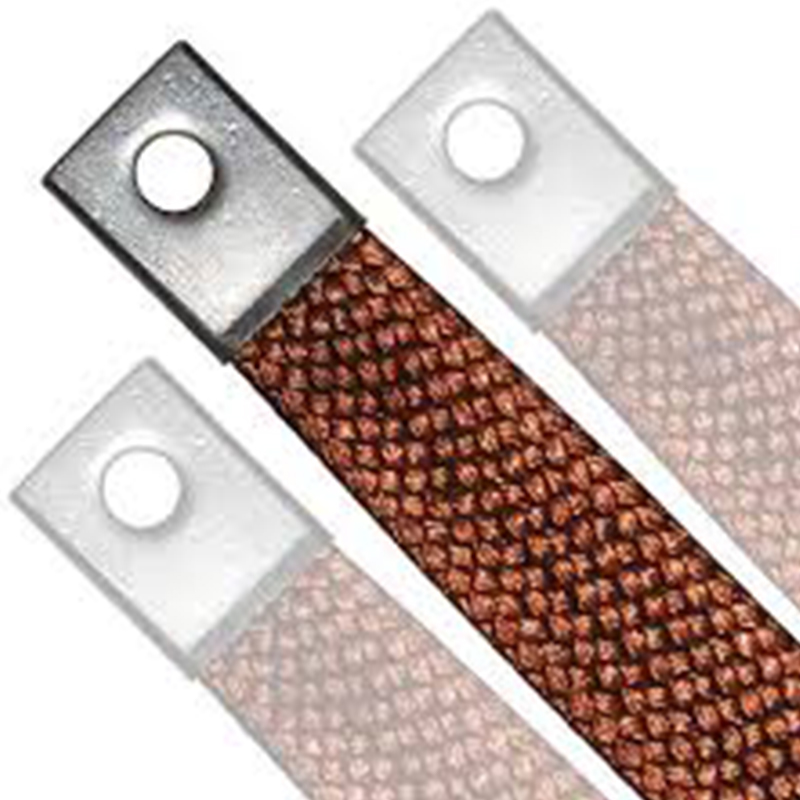

Плоская медная оплетка используется для электрооборудования,электрооборудование, электронные железнодорожные,электрическая сеть, электрические выключатели,промышленные печи, аккумуляторы и другие мягкие соединительные провода.

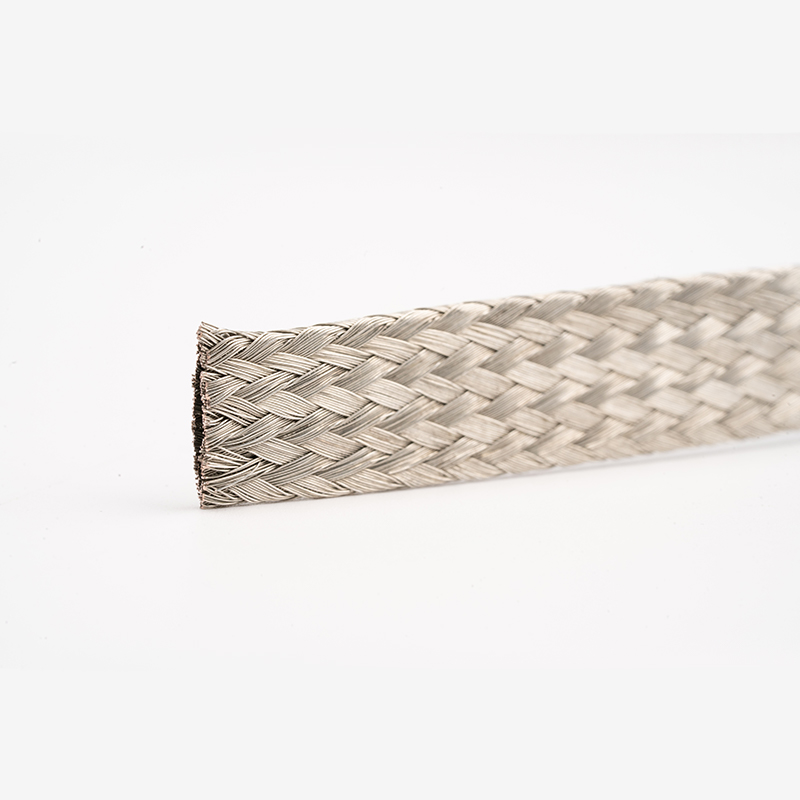

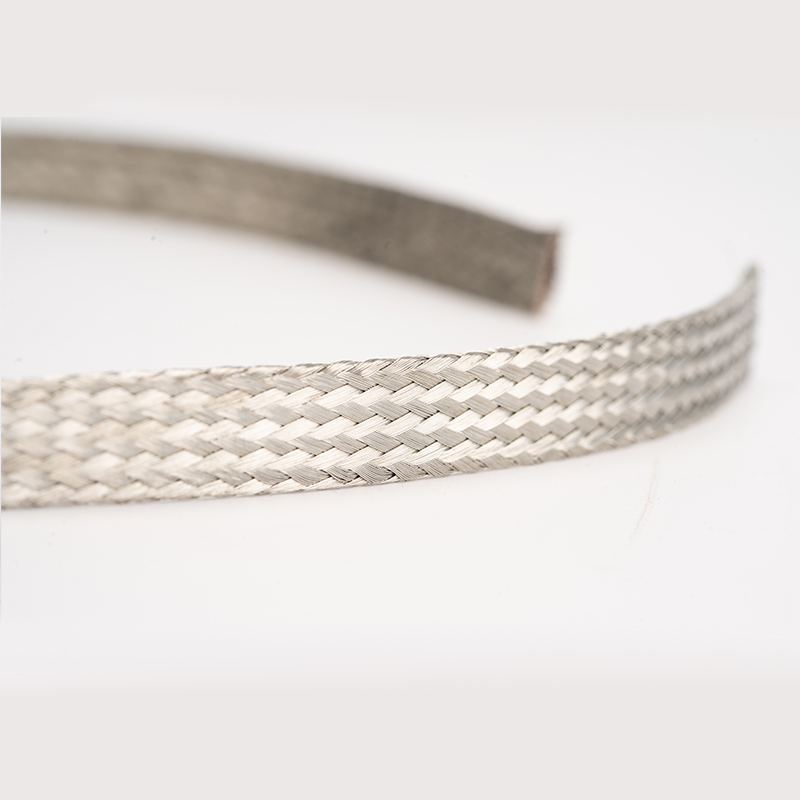

Изготавливается из высокочистой катодной медной ленты, оловянный тип изготавливается методом электролитического или электрического оловянивания, что обеспечивает высокую коррозионную стойкость.
Описание соответствующих стандартов и конструкции типов медных оплетенных изделий
Стандарты на изделия из медной оплетки:GB6313
Продукты из медной оплетки: TZ-20/TZX-20
Типы медных оплетенных проводов: TZ-15/TZX-15 Типы медных оплетенных проводов: TZ-10/TZX-10
1.Структура медной оплетки провода типа TZ-20/TZX-20 представлена в таблице 1
2.Структура медной оплетки провода типа TZ-15/TZX-15 представлена в таблице 2
3.Структура медной оплетки провода типа TZ-10/TZX-10 представлена в таблице 3
GB6313.92 TZ-20 и TZX-20 Таблица 1
| Сечение мм2 | Конструкция:Количество проводов * количество / диаметр одного провода | Размер мм |
Сопротивление постоянному току при 20 ℃ (Ом/км) не более |
Расчет веса кг/км | |||
| Стандартный | Расчет | Максимальная ширина | Толщина для справки | TZ-20 | TZX-20 | ||
| 16 | 16.59 | 24*22*1/0.20 | 16 | 3.0 | 1.30 | 1.36 | 166 |
| 25 | 24.88 | 24*33*1/0.20 | 18 | 3.5 | 0.87 | 0.91 | 249 |
| 35 | 33.18 | 24*44*1/0.20 | 20 | 4.0 | 0.65 | 0.68 | 331 |
| 50 | 49.77 | 24*33*2/0.20 | 22 | 5.0 | 0.43 | 0.45 | 498 |
| 70 | 66.36 | 24*44*2/0.20 | 24 | 6.5 | 0.32 | 0.33 | 664 |
| 95 | 90.49 | 24*40*3/0.20 | 20 | - | 0.24 | 0.25 | 905 |
| 120 | 120.65 | 24*40*4/0.20 | 22 | - | 0.18 | 0.19 | 1207 |
| 150 | 150.82 | 24*40*5/0.20 | 24 | - | 0.14 | 0.15 | 1508 |
| 185 | 180.98 | 24*40*6/0.20 | 26 | - | 0.12 | 0.13 | 1810 |
| 240 | 241.31 | 24*40*8/0.20 | 30 | - | 0.089 | 0.093 | 2413 |
| 300 | 301.63 | 24*40*10/0.20 | 35 | - | 0.071 | 0.075 | 3016 |
| 400 | 401.17 | 24*40*10/0.20 +36*44*2/0.20 | 40 | - | 0.054 | 0.056 | 4004 |
| 500 | 500.65 | 34*40*10/0.20 +48*44*3/0.20 | 45 | - | 0.043 | 0.045 | 5007 |
| 630 | 633.43 | 24*40*10/0.20 +48*44*5/0.20 |
50 | - | 0.034 | 0.036 | 6334 |
| 800 | 766.15 | 24*40*10*0.20 +48*44*7/0.20 | 55 | - | 0.028 | 0.029 | 7661 |
GB6313.92 TZ-15 и TZX-15 Таблица 2
| Сечение мм2 | Конструкция:Количество проводов * количество / диаметр одного провода | Размер мм |
20 ℃ сопротивление постоянному току (Ом/км) не более |
Расчет веса кг/км | |||
| Стандартный | Расчет | Максимальная ширина | Толщина для справки | TZ-20 | TZX-20 | ||
| 4 | 3.39 | 48*4*1/0.15 | 9 | 1.0 | 6.36 | 6.65 | 34 |
| 4 | 3.82 | 36*6*1/0.15 | 9 | 1.5 | 5.64 | 5.89 | 38 |
| 6 | 5.09 | 48*6*1/0.15 | 12 | 1.2 | 4.23 | 4.42 | 51 |
| 10 | 10.18 | 48*12*1/0.15 | 20 | 1.4 | 2.12 | 2.22 | 102 |
| 10 | 10.18 | 36*16*1/0.15 | 16 | 2.0 | 2.12 | 2.22 | 102 |
| 16 | 16.96 | 48*20*1/0.15 | 22 | 2.0 | 1.27 | 1.33 | 170 |
| 16 | 16.54 | 36*26*1/0.15 | 20 | 2.5 | 1.30 | 1.35 | 166 |
| 20 | 20.36 | 36*32*1/0.15 | 22 | 3.0 | 1.06 | 1.10 | 204 |
| 25 | 25.44 | 48*30*1/0.15 | 22 | 3.0 | 0.85 | 0.89 | 254 |
| 25 | 25.44 | 36*40*1/0.15 | 26 | 3.0 | 0.85 | 0.89 | 254 |
| 35 | 33.93 | 48*20*2/0.15 | 26 | 3.2 | 0.64 | 0.67 | 340 |
| 35 | 35.62 | 36*56*1/0.15 | 32 | 3.0 | 0.61 | 0.64 | 357 |
| 50 | 50.89 | 48*20*3/0.15 | 28 | 4.8 | 0.42 | 0.44 | 510 |
| 50 | 50.89 | 36*40*2/0.15 | 28 | 5.0 | 0.43 | 0.44 | 510 |
| 70 | 71.25 | 48*28*3/0.15 | 36 | 5.0 | 0.30 | 0.31 | 714 |
| 70 | 71.25 | 36*56*2/0.15 | 35 | 6.0 | 0.30 | 0.31 | 714 |
| 75 | 76.33 | 36*40*3/0.15 | 30 | 7.0 | 0.28 | 0.29 | 765 |
| 95 | 95.00 | 40*28*4/0.15 | 40 | 6.0 | 0.23 | 0.24 | 950 |
| 120 | 118.74 | 48*28*5/0.15 | 42 | 7.0 | 0.18 | 0.19 | 1187 |
GB6313.92 TZ-10 и TZX-10 Таблица 3
| Сечение мм2 | Конструкция:Количество проводов * количество / диаметр одного провода | Размер мм | Сопротивление постоянному току при 20 °C (Ом/км) не более |
Расчет веса кг/км | |||
| Стандартный | Расчет | Максимальная ширина | Толщина для справки | TZ-20 | TZX-20 | ||
| 4 | 3.96 | 36*14*1/0.10 | 8 | 1.0 | 5.44 | 5.69 | 40 |
| 6 | 5.93 | 36*21*1/0.10 | 10 | 1.2 | 3.63 | 3.79 | 59 |
| 10 | 10.17 | 36*36*1/0.10 | 14 | 2.0 | 2.12 | 2.22 | 120 |
| 16 | 15.83 | 36*56*1/0.10 | 16 | 2.5 | 1.36 | 1.42 | 158 |
| 25 | 23.74 | 36*42*2/0.10 | 18 | 3.5 | 0.91 | 0.95 | 237 |
| 35 | 35.61 | 36*42*3/0.10 | 20 | 4.5 | 0.60 | 0.63 | 156 |
