Продукция

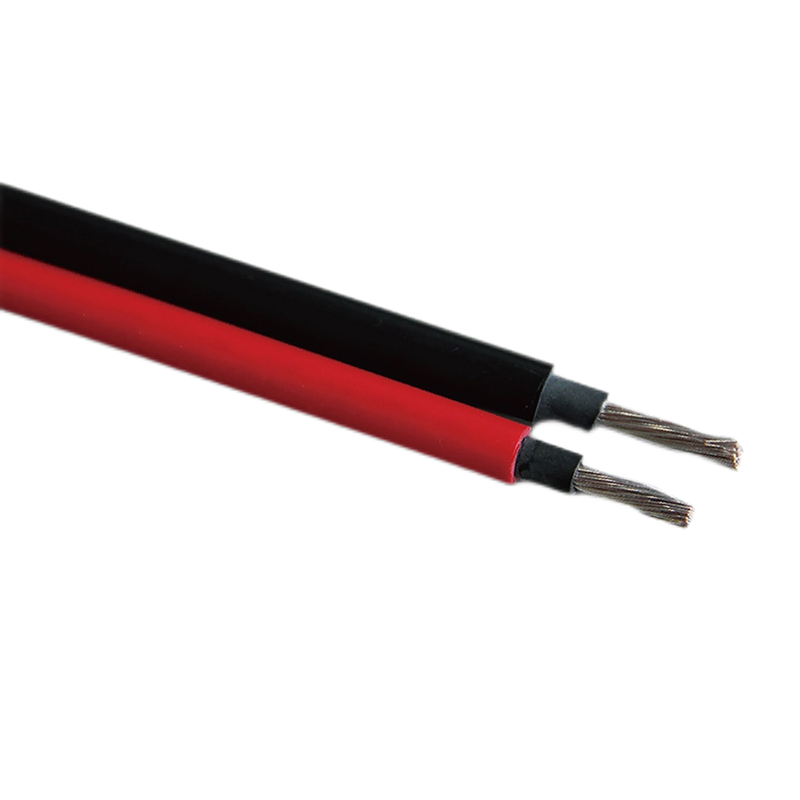

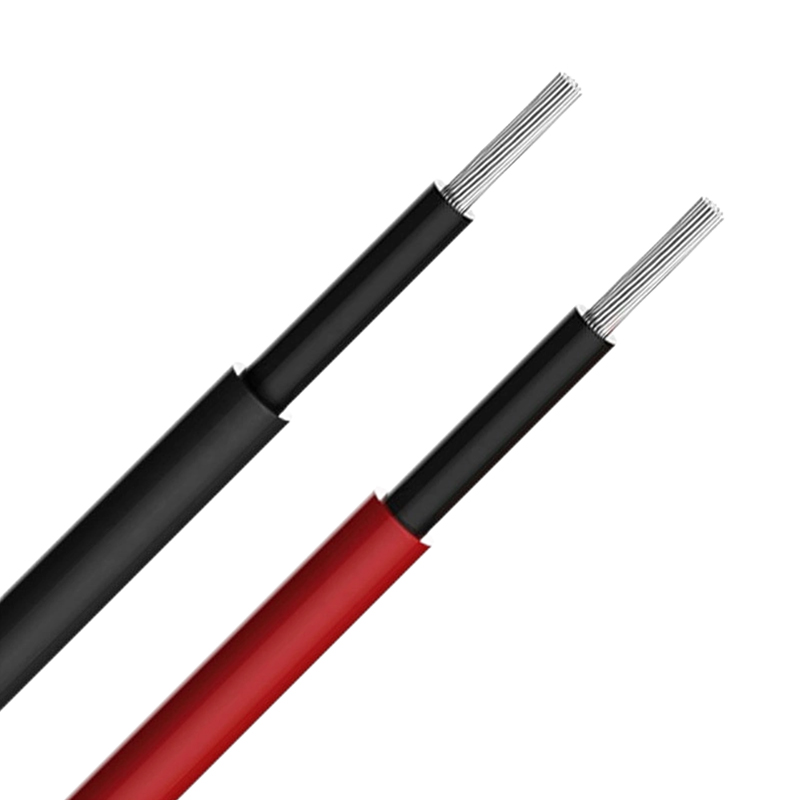

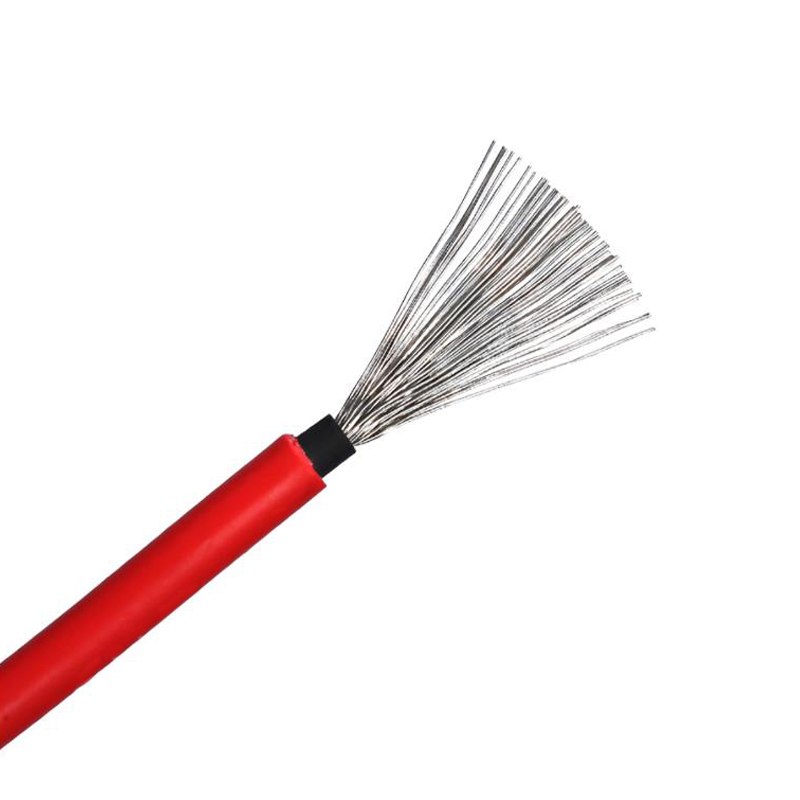

Алюминиевый сердечник
Описание
маркер
Стандарты на продукцию
2PFG 2642/11.17, а эксплуатационные характеристики соответствуют требованиям стандарта Tü2PFG 2642/11.17 или EN50618.
Характеристики продукта и область применения
Подходит для установки на открытом воздухе в различных климатических условиях, а также может адаптироваться к сухой или влажной рабочей среде в помещении.Обладает длительным сроком службы и высокой экономической эффективностью.

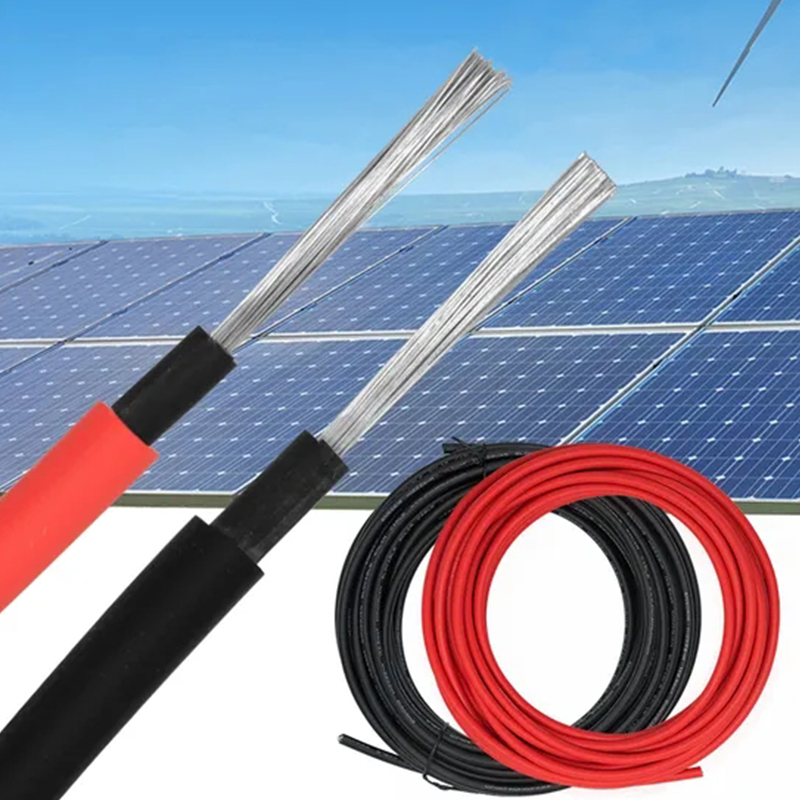

Применяется для соединения модулей солнечных батарей, соединения аккумулятора и инвертора, а также соединения аккумуляторной батареи и контроллера или распределительной коробки постоянного тока.
Параметры продукта
Номинальное напряжение
Переменный ток: U0/U: 0,6/1 кВ
DC: 1,5 кВ, 1,8 кВ (между проводниками, незаземленная система, без нагрузки)
(Если кабель используется в системе постоянного тока, номинальное напряжение между двумя проводниками не должно превышать 1,5-кратного эффективного значения номинального напряжения U кабеля.В однофазной заземленной системе постоянного тока это значение следует умножить на коэффициент 0,5).
Диапазон температур
Температура окружающей среды: -40 °C – 90 °C
Максимальная рабочая температура проводника: 125 °C
Максимальная рабочая температура окружающей среды кабеля: 90 °C
Допустимая температура короткого замыкания 250 ℃ в течение 5 с
Радиус изгиба.Минимальный радиус изгиба составляет 6 диаметров кабеля.
Срок службы ≥ 25 лет
Модель продукта
| Модель | Наименование | Условия применения | |
| PV/LH-F | Солнечный кабель с сердечником из алюминиевого сплава | AA: 0,6/1 кВ DC: ниже 1,8 кВ |
|
| AAPV1-F | |||
| PV1500V-DC | |||
Технические характеристики и важные технические параметры
| Сечение мм² | Толщина изоляции (мм) |
Приблизительный внешний диаметр (мм) |
Справочный вес (кг/км) | Максимальное сопротивление при 20 ℃ (Ом/км) |
| 1.5 | 0.7 | 4.5 | 27 | 19.9 |
| 2.5 | 0.7 | 5.0 | 34 | 11.9 |
| 4 | 0.7 | 6.0 | 42 | 7.45 |
| 6 | 0.7 | 6.2 | 52 | 4.96 |
| 10 | 0.8 | 8.3 | 87 | 2.98 |
| 16 | 0.8 | 9.4 | 112 | 1.86 |
| 25 | 1.0 | 11.7 | 172 | 1.19 |
| 35 | 1.0 | 13.6 | 220 | 0.827 |
| 50 | 1.2 | 16.0 | 310 | 0.579 |
| 70 | 1.2 | 18.1 | 413 | 0.413 |
| 95 | 1.4 | 20.4 | 542 | 0.331 |
| 120 | 1.4 | 22.3 | 644 | 0.248 |
| 150 | 1.6 | 25.5 | 730 | 0.199 |
| 185 | 1.6 | 28.0 | 895 | 0.156 |
| 240 | 1.8 | 31.7 | 1015 | 0.124 |
Токопроводность
| Номинальный сечение мм² |
Способ монтажа | ||
| Одножильный кабель, открытый для воздействия воздуха | Одножильный кабель, проложенный на поверхности | одножильный кабель, поверхность которого соединена | |
| 1.5 | 24 | 23 | 19 |
| 2.5 | 32 | 32 | 26 |
| 4 | 43 | 41 | 35 |
| 6 | 55 | 53 | 45 |
| 10 | 77 | 73 | 62 |
| 16 | 104 | 99 | 85 |
| 25 | 139 | 132 | 112 |
| 35 | 172 | 164 | 139 |
| 50 | 225 | 214 | 182 |
| 70 | 261 | 248 | 211 |
| 95 | 336 | 319 | 272 |
| 120 | 407 | 387 | 330 |
| 150 | 462 | 439 | 374 |
| 185 | 514 | 488 | 416 |
| 240 | 616 | 585 | 499 |
Коэффициент преобразования температурного отклонения
| Температура окружающей среды (℃) | Ниже 60 | 70.0 | 80 | 90 | 100 | 110 | |
| Коэффициент преобразования | 1.00 | 0.91 | 0.82 | 0.71 | 0.58 | 0.41 | |
